Stavební připravenost

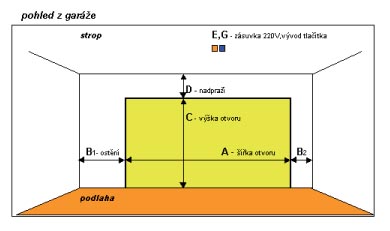

A - šířka otvoru

Šířka otvoru pro tato vrata může být jakákoliv, vrata budou vyrobena na míru.
Pouze z estetického hlediska u kazetových vrat a současně pouze některá šířka nemá optimální rozložení kazet.

B1, B2 - ostění

Minimálně 10 cm - při doporučeném přesahu vrat 3 cm na každé straně.

C - výška otvoru

Jakákoliv - vrata budou vyrobena na míru.

D -   nadpraží

Optimální výška nadpraží je 35 cm a více, v tomto případě mají vrata optimální průběh a v otevřeném stavu vyjedou asi 10 cm nad horní hranu otvoru.
Je-li výška nadpraží 16 - 26 cm, nutno použít sadu pro nízkou výšku nadpraží, (příplatek viz ceník), torzní pružiny jsou nad vraty.

D -   nadpraží

Optimální výška nadpraží je 42 cm a více, v tomto případě mají vrata optimální průběh a v otevřeném stavu vyjedou asi 20 cm nad horní hranu otvoru.
Je-li výška nadpraží 22 - 41 cm, nutno použít sadu pro nízkou výšku nadpraží, (příplatek viz ceník), torzní pružiny jsou nad vraty.
Je-li výška nadpraží 10 - 22 cm, nutno použít sadu pro nízkou výšku nadpraží s torzními pružinami vzadu (příplatek viz ceník).

E - zásuvka 220V

Umístěná na stropě v ose vrat ( kolmice ze středu vrat směrem do garáže ).
Zásuvka je trvale pod napětím, není vypínána žádným vypínačem !
Vzdálenost od vrat:

G vývod tlačítka

Dvoužilový kabel vede od spínacího tlačítka (na stěně) a je ukončený vedle zásuvky 220V pro pohon. Tlačítko slouží k ovládání vrat, není-li k dispozici dálkový ovladač - pro provoz není nezbytně nutné, pouze zvyšuje komfort obsluhy. Pro tento účel je možno použít např. zvonkové tlačítko. Tlačítko je nejlépe umístit na stěně vedle vrat nebo vedle dveří spojujících garáž s domem.
Kabeláž tlačítka nesmí být propojena s elektroinstalací !
